Контрактное производство

(4912) 77-89-42   /  КОНТРАКТНОЕ ПРОИЗВОДСТВО ЭЛЕКТРОНИКИ

Наше производство оснащено высокопроизводительным оборудованием, позволяющем использовать его для производства мелкосерийной и серийной электронной техники.

Оборудование

Наши возможности:

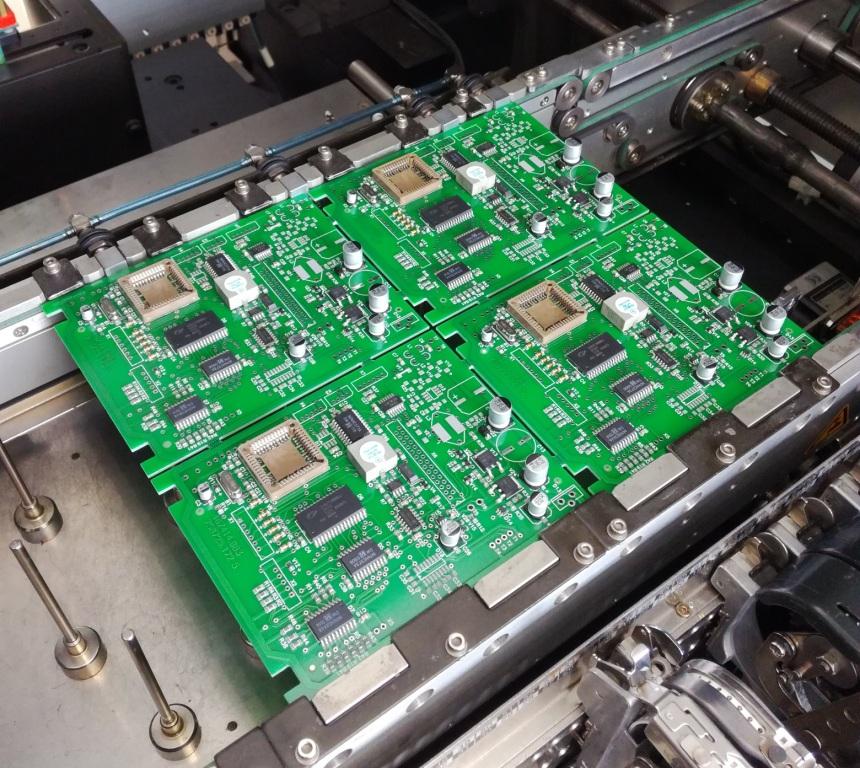

1. Современная линия для автоматического поверхностного монтажа печатных плат:

  • Точность установки компонентов ± 50мкм;
  • Диапазон габаритов устанавливаемых компонентов от типоразмера 0402(1005) и с шагом выводов компонентов не менее 0,4мм;
  • Габариты печатной платы: от 50х50мм до 410х340мм;
  • Ширина технологического поля для захвата фиксирования платы 5мм (согласовывать индивидуально!);
  • Толщина печатной платы: от 0,4 до 4мм;
  • Типы питателей:катушки (8, 12, 16, 24, 32мм), пеналы любой ширины,матричные поддоны для микросхем;

2. Осуществляем ручной монтаж DIP-элементов, изготовление кабелей, жгутов;
3. Обеспечиваем комплектацию монтируемых нами плат по согласованию с заказчиком.

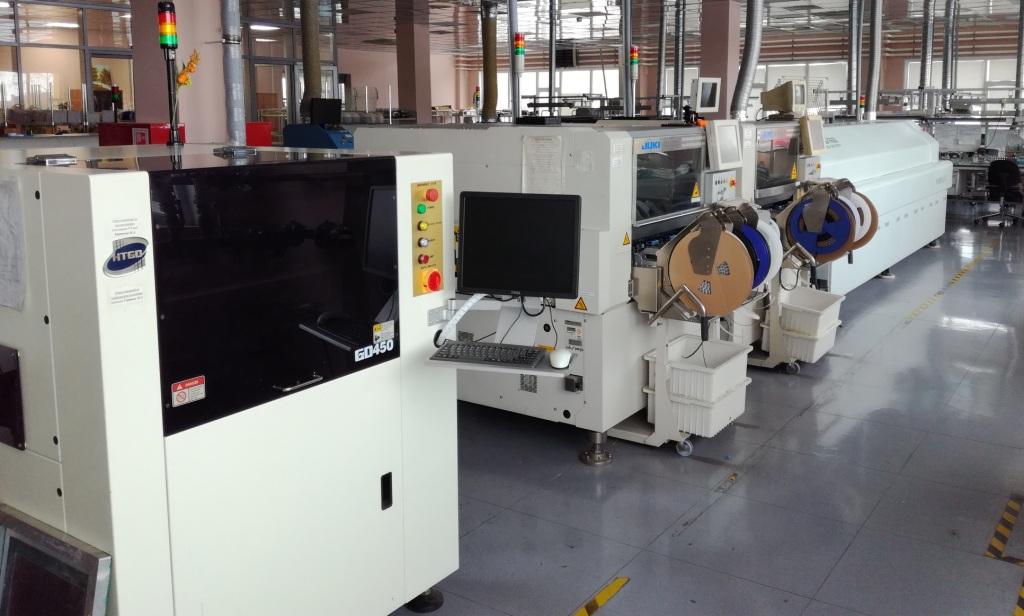

В состав Линии SMT-монтажа (поверхностного) входят:

  • автоматический трафаретный принтер HTGDGD450;
  • высокоточные установщики SMD компонентов JukiKE1070L и JukiKE2055RL с производительностью 15500 комп./ч и 13200 комп./ч соответственно;
  • 8-зонная конвекционная печь оплавления WeldsmtW-8800-LF-C.

Требования к заказу под автоматизированный монтаж

Реперные метки

При проектировании на каждой плате необходимо предусмотреть наличие минимум двух реперных меток, необходимых для систем технического зрения автоматического оборудования.

Метки представляют собой круглые площадки диаметром 1-1,5мм, вскрытые от маски на диаметре 3мм. Они должны располагаться по углам платы (несимметрично) и быть максимально удалены друг от друга. Желательно отсутствие проводников, контактных площадок, переходных, крепежных отверстий и других элементов печатной платы ближе 3мм от реперных меток.

Требования к передаваемым материалам:

  • Упаковка не должна содержать механических повреждений. Компоненты, чувствительные к воздействию влаги должны поставляться в герметичной заводской упаковке.
  • Компоненты, чувствительные к электростатике должны поставляться в антистатической упаковке.
  • Если катушка неполная, она должна содержать свободный от компонентов заправочный конец длиной минимум 20 см. Ленты, состоящие из нескольких отдельных частей и/или не имеющие заправочного конца, к монтажу принимаются по согласованию с повышающим коэффициентом к стоимости.
  • Технологический запас элементов должен составлять до 1% (но не менее 2-3 на тысячу) на возможные потери при сборке.
  • Печатные платы должны быть ровными (без изгибов) и изготовлены с реперными метками. Свободные поля с 2-х сторон не менее 3 мм от края платы до компонентов.

Формат данных для заказа монтажа:

  • Спецификация изделия в формате Excel или Word с указанием: позиционное обозначение, наименование компонента, тип корпуса, количество.
  • Сборочный чертеж изделия в формате PDF, JPG, CAD.
  • Файлы печатной платы в формате Gerber, PCad с центрами установки компонентов,
  • Файл трафарета в формате Gerber, PCad мультиплицированной заготовки (если таковой имеется).

Стоимость выполнения каждого заказа рассматривается индивидуально и согласовывается с заказчиком!


Контакты:

(4912) 77-89-70 Жемчужникова Лариса Викторовна; e-mail: Zemchuznikova@prosam.ru

(4912) 77-89-42 Борисов Владимир Игоревич; e-mail: borisov@prosam.ru





Наш адрес:
390046 Россия, г. Рязань, ул. Маяковского, строение 1Б, помещение 4
